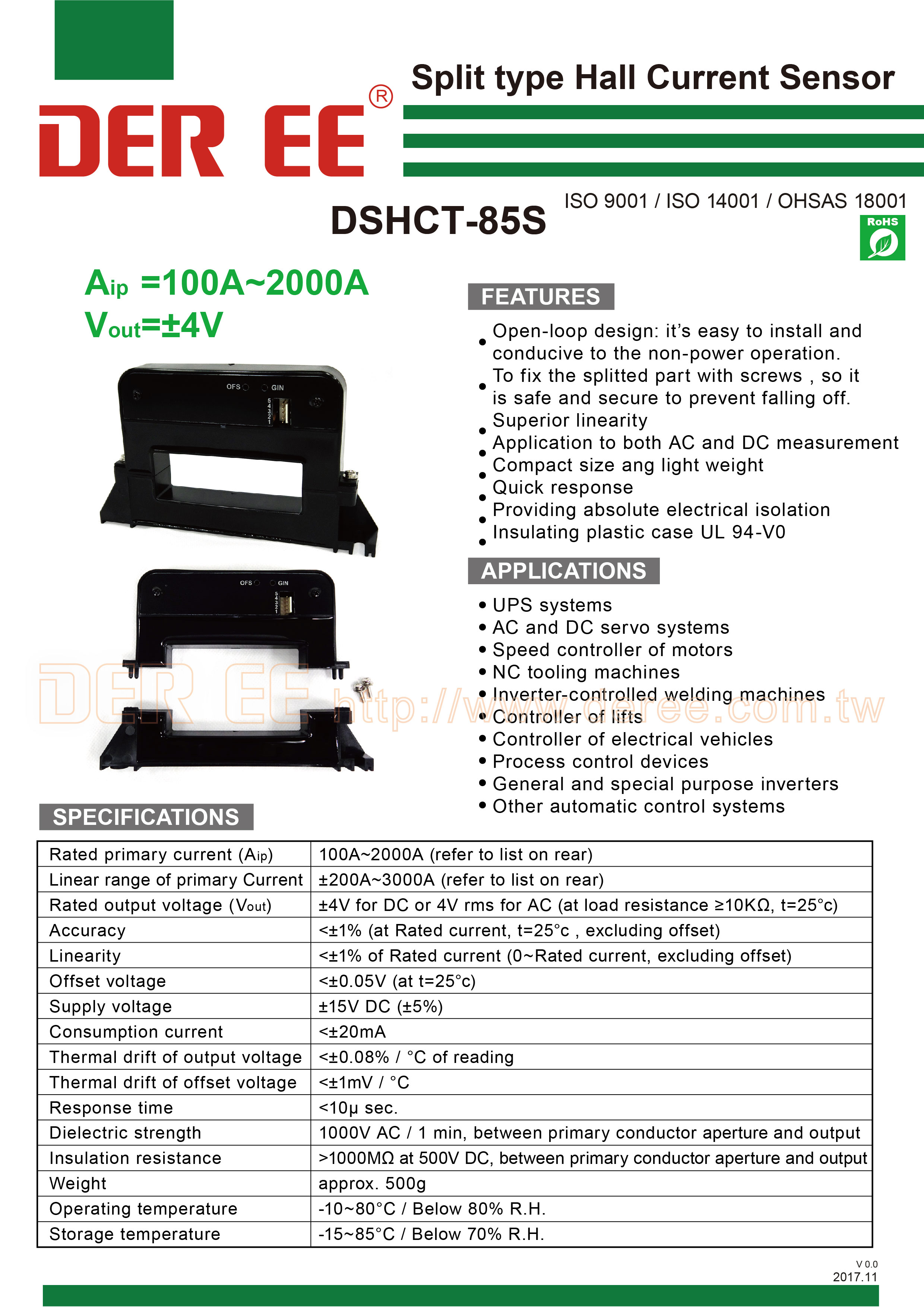

DSHCT-85S Cảm biến hiện hiệu ứng phòng

Ứng dụng cho cả đo lường AC và DC
Độ tuyến tính của điện áp đầu ra định mức ： ± 1%
Thời gian đáp ứng ： <10 μ giây
Model : DSHCT-85S
Cảm biến hội trường loại chia DER EE DSHCT-85S là thiết kế vòng hở, dễ lắp đặt và có thể áp dụng để đo dây dày hơn / dây dẫn lớn.
Nó an toàn và chắc chắn bằng cách cố định phần bị chia cắt bằng vít để tránh rơi ra. Với các tính năng tuyến tính vượt trội, phản ứng nhanh và độ chính xác cao, giờ đây, cảm biến hội trường loại chia DER EE phù hợp với các hệ thống UPS, hệ thống servo AC và DC, bộ điều khiển tốc độ của động cơ, bộ biến tần đa năng và đặc biệt, và các hệ thống điều khiển tự động khác.
  • Offset (Residual) Voltage：±0.05V
  • Linearity of Rated Output Voltage：± 1%
  • Power Supply：±15V
  • Consumption Current：20mA
  • Response Time：<10 μ sec
  • Thermal Drift of Output：TYP. ±0.08% / ℃, Max. ±0.1% / ℃
  • Hysteresis Error：±0.035V
  • Insulation Resistance：Over 500MΩ/500V between aperture and terminals
  • Applied Voltage Test：2000V, 50 / 60Hz between aperture and terminals



  Part# / specs：

Part#

Rated Input Current

(Ampere Turn)

Liner Range

Rated Output Voltage

DSHCT-85S 0100

100A

0~ ± 200

4V

DSHCT-85S 0200

200A

0~ ± 400

4V

DSHCT-85S 0400

400A

0~ ± 600

4V

DSHCT-85S 0600

600A

0~ ± 900

4V

DSHCT-85S 0800

800A

0~ ± 1200

4V

DSHCT-85S 1000

1000A

0~ ± 1500

4V

DSHCT-85S 1200

1200A

0~ ± 1800

4V

DSHCT-85S 1400

1400A

0~ ± 2100

4V

DSHCT-85S 1600

1600A

0~ ± 2400

4V

DSHCT-85S 1800

1800A

0~ ± 2700

4V

DSHCT-85S 2000

2000A

0~ ± 3000

4V

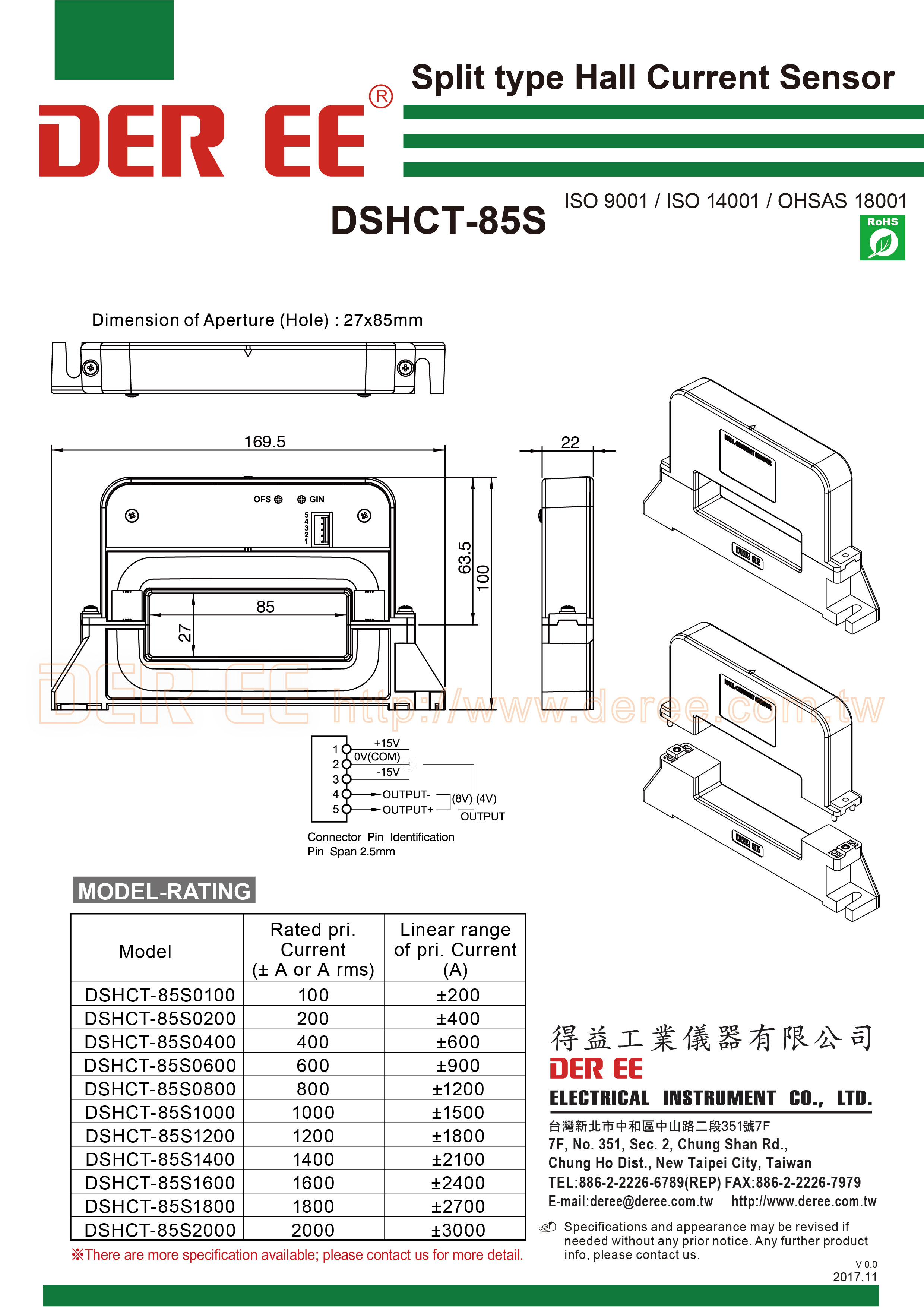

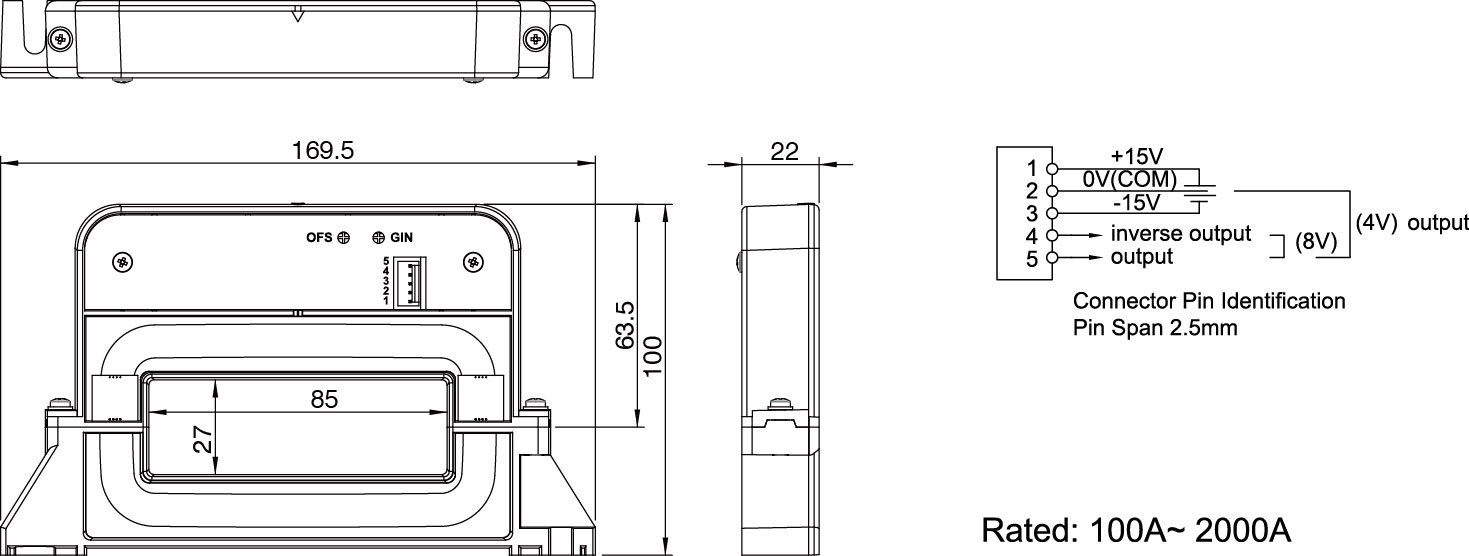

  Dimension / Weight：

  • 170(L) x 100(W) x 22 (H)mm
  • Approx. 500g
  • Aperture size: 85 x 27mm



  TEMP./Humidity：

  • Operation：-10°C~ 80°C/ <80% R.H.(no condensation)
  • Storage：-15°C~ 85°C/ <70%R.H.(no condensation)

  • Open-loop design: it’s easy to install and conducive to the non-power operation.
  • To fix the splitted part with screws , so it is safe and secure to prevent falling off.
  • Superior linearity
  • Application to both AC and DC measurement
  • Quick response
  • Providing absolute electrical isolation

  Applications：

  • UPS systems
  • AC and DC servo systems
  • Speed controller of motors
  • NC tooling machines
  • Inverter-controlled welding machines
  • Controller of lifts
  • Controller of electrical vehicles
  • Process control devices
  • General and special purpose inverters
  • Other automatic control systems
