• DE-5030 Máy đo điện trở đất chỉ thị kim

DE-5030 Máy đo điện trở đất chỉ thị kim

Taut Band Movement sản xuất tại Nhật Bản
Phương pháp đo: 3 cực hoặc đơn giản hóa điện trở đất 2 cực
Đo điện áp đất: tối đa. AC30V
AUX. Đèn báo SPIKE OK cho phép đo điện trở đất 3 cực
Tối đa đánh giá đầu ra hiện tại: 3mA
Model : DE-5030

Máy đo điện trở đất / nối đất là thiết bị đo điện để giữ an toàn nhằm tránh gây hại hoặc thiệt hại cho con người, tài sản hoặc môi trường.

Được trang bị với chuyển động của dải căng, phép đo vlotage AC, phạm vi điện trở nối đất có thể lựa chọn 0 ~ 12Ω, 0 ~ 120Ω và 0 ~ 1200Ω, máy đo điện trở đất / đất DER EE DE-5030 là một công cụ đáng tin cậy cung cấp độ chính xác và dễ thực hiện sử dụng cách kiểm tra kết nối đất.
  • Earth resistance range:0~12Ω / 0~120Ω / 0~1200Ω
  • Normal operation conditions:Battery voltage:in range of "BATT.GOOD"
  • Earth voltage measurement:max. AC 30V
  • Output current:3mA
  • Response time:within 1 sec.
  • Insulation resistance:min. 100MΩ / DC1000V between input terminals and case
  • Withstand voltage:AC3700V (50 / 60Hz) for 1 min. between input terminals and case
  • Battery Check
  • Battery:AA 1.5V x 4
  • Safety standard:IEC 61010-1 CAT.III 300V ,  IEC 61557,  IEC61010-031


  Measurement Ranges:


23°C ± 5°C max. 80%R.H

Measurement Function

Range

Resolution

Accuracy (F.S.=full scale)

Measuring Output Current

Earth Voltage

0~30V AC

(50/60Hz)

0.5V

±3.0% F.S.

──

Earth

Resistance

×100

0~ 1200Ω

20Ω


±3.0% F.S.
(Aux. earth resistance is 100Ω ±5%)
(earth voltage is below 10V )


3mA AC approx.

×10

0~ 120Ω

2mA AC approx.

×1

0~ 12Ω

0.2Ω

1mA AC approx.



  TEMP./Humidity:

  • Operation:0°C~ 40°C(32℉~104℉)/<85% R.H.(no condensation)
  • Storage:-20°C~ 60°C(-4℉~140℉)/<75%R.H.(no condensation)



  Dimension & Weight:

  • 162(L)x112(W)x50(H)mm
  • Approx.400g (Excluding battery)

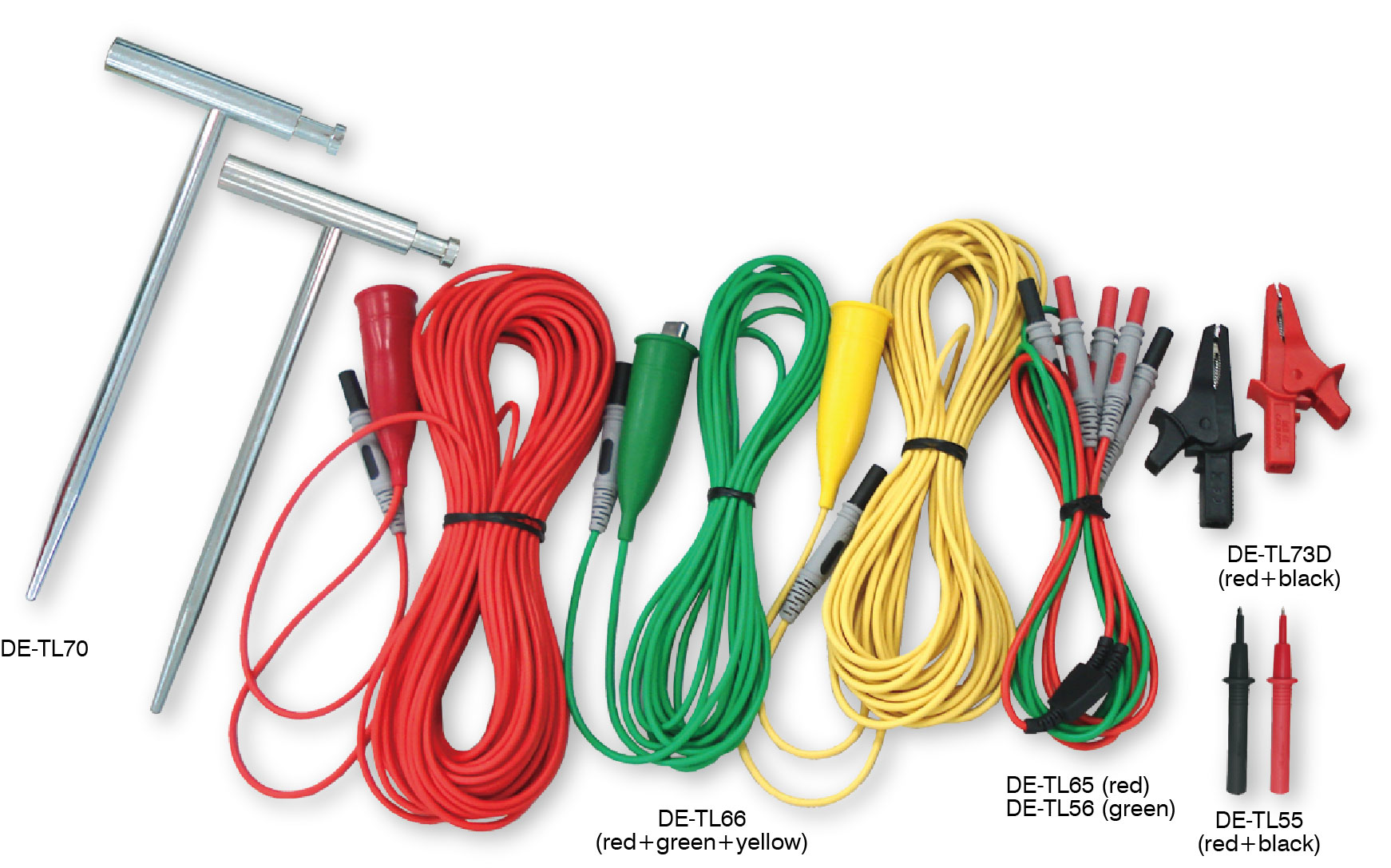

  Accessories:

  • Typical test lead set(DE-TL66)
Test lead (red) 20M x 1
Test lead (yellow) 10M x 1
Test lead (green) 5M x 1

  • T type aux. spike (DE-TL70) x 2
  • Simplified test lead (red) (DE-TL65) x 1
  • Simplified test lead (green) (DE-TL56) x 1
  • Test probe-red/black (DE-TL55) x 1 set
  • Alligator clip-red/black (DE-TL73D) x 1 set
  • Instruction manual x 1
  • Battery AA 1.5V  x 4
  • Hard tool case x 1


  • Multiple range for selection (x 1, x 10, x 100)
  • Max. resistance 1200Ω
  • Overload protection
  • Measurement option:precise 3-pole or simple 2-ploe
  • TAUT BAND movement
  • Lighting function for reading at dim spots (turn off in 40 sec. automatically)
  • Low battery indication
